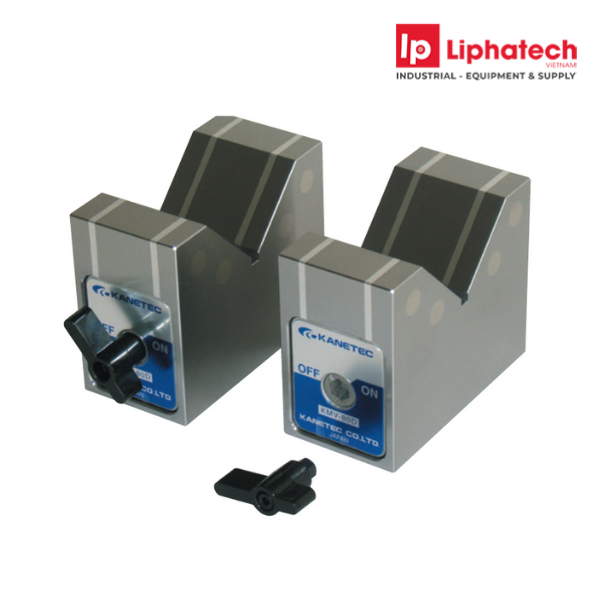

Khối V từ Kanetec KMV-80D 100x50x80mm MAGNETIC V-BLOCK (Bộ 2 cái) chính hãng phân phối COCQ

Khối V từ KANETEC KMV-80D là bộ dụng cụ gá từ tính chuyên dùng để định vị và giữ thanh tròn, trục hoặc chi tiết hình trụ trong quá trình đo kiểm, lấy dấu, khoan và gia công phóng điện.

Mỗi khối có kích thước 100 × 50 × 80 mm, lực giữ từ 200N, tương đương khoảng 20kgf. Rãnh V góc 90° phù hợp với chi tiết có đường kính từ Ø8–Ø80 mm. Một bộ tiêu chuẩn gồm 2 khối đồng bộ, thuận tiện đỡ hai đầu của trục dài khi đo độ đảo, độ thẳng và độ đồng tâm.

Sản phẩm sử dụng nam châm vĩnh cửu, không cần nguồn điện và được đóng/ngắt lực từ bằng cần gạt ON/OFF có thể tháo rời.

Lưu ý xác minh thông tin

Đường kính áp dụng chính xác của KANETEC KMV-80D là Ø8–Ø80 mm, không phải Ø8–Ø50 mm. Phạm vi Ø8–Ø50 mm thuộc model nhỏ hơn KMV-50D.

Khối lượng 3 kg là khối lượng của mỗi khối. Do sản phẩm được cung cấp theo bộ 2 khối nên tổng khối lượng của cả bộ khoảng 6 kg.

Cụm “dụng cụ cầm tay để cắt điện và cắt dây” là bản dịch chưa chính xác. Ứng dụng đúng của sản phẩm là làm dụng cụ gá giữ trong gia công phóng điện EDM và các hệ thống đo lường.

Tóm tắt nhanh KANETEC KMV-80D

• Tên sản phẩm: Khối V từ tính
• Tên tiếng Anh: Magnetic V-Block
• Thương hiệu: KANETEC
• Model: KMV-80D
• Loại sản phẩm: Khối V nam châm vĩnh cửu
• Quy cách: Bộ 2 khối
• Lực giữ: Từ 200N
• Lực giữ quy đổi: Khoảng 20kgf
• Đường kính chi tiết phù hợp: Ø8–Ø80 mm
• Chiều rộng B: 50 mm
• Chiều cao H: 80 mm
• Chiều dài L: 100 mm
• Kích thước a: 60 mm
• Góc rãnh V: 90°
• Khối lượng mỗi khối: Khoảng 3 kg
• Khối lượng cả bộ: Khoảng 6 kg
• Mặt có lực hút: Mặt V và mặt đầu
• Cơ chế đóng/ngắt từ: Cần gạt ON/OFF
• Cần điều khiển: Có thể tháo rời
• Kích thước lỗ lục giác: 8 mm
• Kết cấu bảo vệ: Chống nhỏ giọt và chịu dầu
• Nguồn điện: Không cần
• Xuất xứ: Nhật Bản
• Bảo hành: 12 tháng
• Ứng dụng: Gá trục, thanh tròn và chi tiết hình trụ trong đo kiểm hoặc gia công

Theo catalogue KANETEC, dòng KMV có thể hút tại mặt V và mặt đầu, sử dụng cần gạt ON/OFF tháo rời và được cung cấp theo bộ 2 khối. www.kanetec.co.jp

Khối V từ KANETEC KMV-80D dùng để làm gì?

KANETEC KMV-80D được sử dụng để giữ và định vị chi tiết hình trụ bằng lực từ, giúp chi tiết ổn định hơn trong quá trình đo hoặc gia công.

Các ứng dụng phổ biến gồm:

• Gá thanh tròn khi lấy dấu.
• Giữ chi tiết trước khi khoan.
• Kiểm tra độ đảo của trục.
• Kiểm tra độ tròn.
• Kiểm tra độ đồng tâm.
• Kiểm tra độ thẳng của trục dài.
• Kiểm tra độ song song.
• Định vị chi tiết trên máy đo tọa độ CMM.
• Gá chi tiết trên hệ thống đo quang học.
• Kết hợp với đồng hồ so để đo sai lệch.
• Làm đồ gá trong gia công phóng điện EDM.
• Giữ chi tiết trong các hệ thống đo tự động.
• Hỗ trợ lắp ráp và căn chỉnh cơ khí.

Bộ 2 khối đặc biệt phù hợp với trục dài hoặc chi tiết cần được đỡ tại hai vị trí.

Đặc điểm nổi bật

Gá chi tiết đường kính Ø8–Ø80 mm

KMV-80D sử dụng rãnh V góc 90°, phù hợp với chi tiết tròn có đường kính từ 8–80 mm.

Rãnh V tạo hai đường tiếp xúc với bề mặt trụ, giúp:

• Định tâm chi tiết.
• Hạn chế hiện tượng lăn.
• Giữ vị trí đo ổn định.
• Cho phép xoay trục khi kiểm tra độ đảo.
• Gá được nhiều đường kính mà không phải thay khối V.

Lực giữ từ 200N

Lực giữ công bố của KMV-80D từ 200N, tương đương khoảng 20kgf.

KANETEC xác định lực giữ dựa trên mặt V khi gá thanh thép tròn Ø20 mm. Lực hút thực tế có thể thay đổi theo kích thước, vật liệu, độ nhẵn, tình trạng bề mặt và phương pháp gá. kanetec.co.jp

Không nên hiểu thông số 20kgf là tải trọng nâng hoặc khả năng treo an toàn một vật nặng 20 kg.

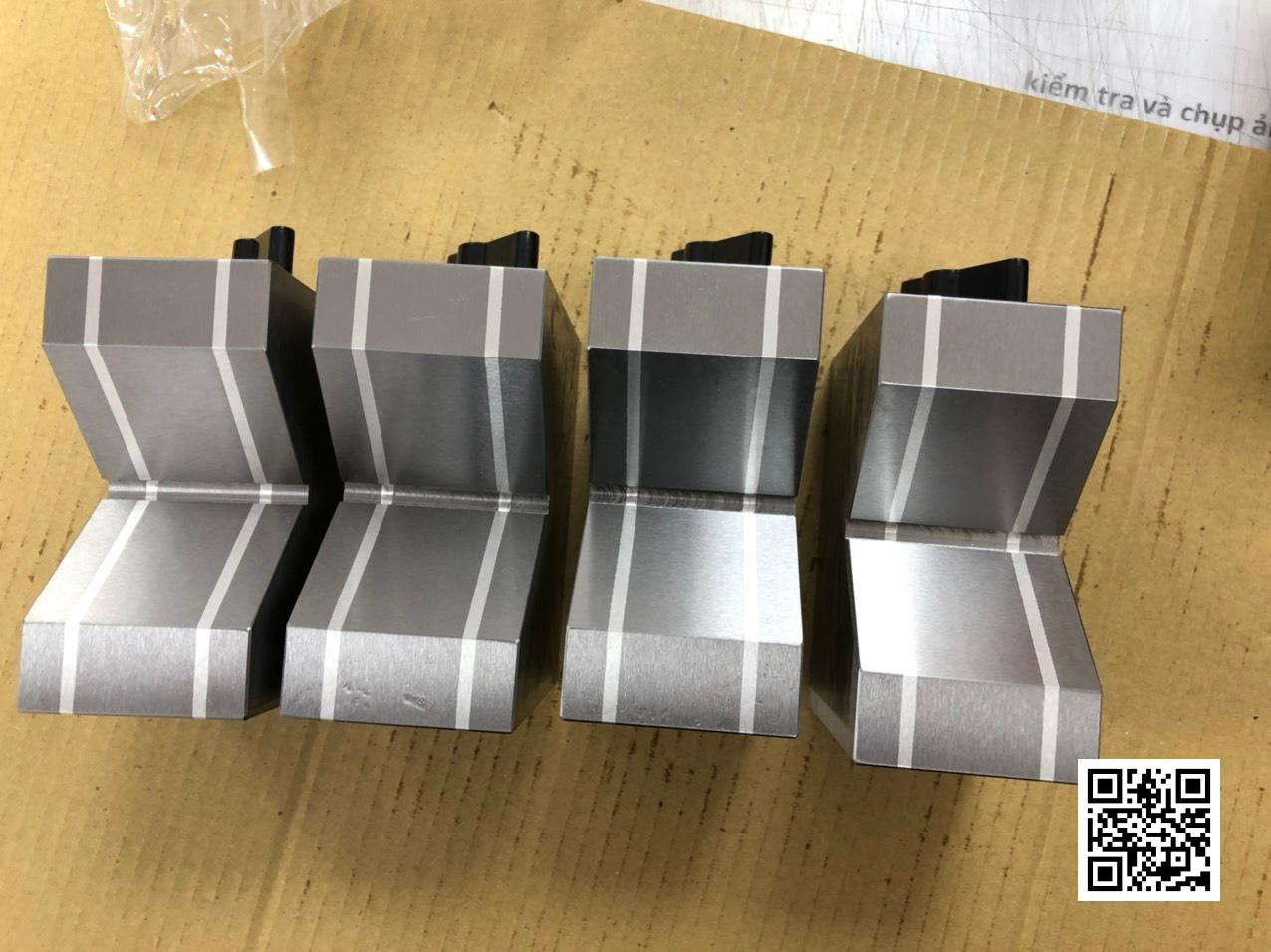

Bộ 2 khối đồng bộ

Một bộ KMV-80D gồm 2 khối. Hai khối có thể được bố trí theo khoảng cách phù hợp với chiều dài chi tiết.

Cấu hình bộ đôi giúp:

• Đỡ hai đầu của trục.
• Tăng độ ổn định khi đo.
• Giảm hiện tượng võng hoặc nghiêng.
• Hỗ trợ kiểm tra độ thẳng.
• Kiểm tra độ đồng tâm giữa nhiều vị trí.
• Xoay chi tiết dễ dàng khi đo độ đảo.

Chênh lệch chiều cao mặt V giữa hai khối trong cùng bộ tiêu chuẩn được kiểm soát ở mức 8 µm theo catalogue nhà sản xuất.

Có lực hút tại mặt V và mặt đầu

Sản phẩm có thể tạo lực hút ở:

• Mặt rãnh V phía trên.
• Mặt đầu của khối.

Khả năng hút tại nhiều mặt tạo điều kiện thiết kế các phương án gá linh hoạt hơn. Tuy nhiên, khi giữ chi tiết đồng thời trên từ hai mặt hút trở lên, lực giữ tại từng mặt sẽ giảm.

Cần gạt ON/OFF tháo rời

Cần gạt chữ T được sử dụng để chuyển đổi trạng thái:

• ON: Kích hoạt lực từ.
• OFF: Ngắt hoặc giảm lực giữ để tháo chi tiết.

Cần gạt có thể được tháo sau khi chuyển trạng thái, giúp:

• Giảm vướng khi thao tác.
• Tiết kiệm không gian lắp đặt.
• Hạn chế vô tình thay đổi trạng thái từ.
• Dễ bố trí nhiều khối gần nhau.

Lỗ điều khiển có kích thước lục giác đối diện 8 mm.

Không cần nguồn điện

KMV-80D sử dụng nam châm vĩnh cửu nên không cần:

• Nguồn điện.
• Pin.
• Dây dẫn.
• Bộ điều khiển điện từ.

Thiết bị duy trì trạng thái giữ mà không phụ thuộc vào nguồn điện, phù hợp với phòng đo và khu vực sản xuất.

Chống nhỏ giọt và chịu dầu

KANETEC công bố dòng KMV có kết cấu chống nhỏ giọt và chịu dầu.

Sản phẩm thích hợp với môi trường có:

• Dầu gia công.
• Dung dịch làm mát bắn nhẹ.
• Bụi và phoi kim loại.
• Điều kiện sử dụng công nghiệp thông thường.

Khả năng này không đồng nghĩa sản phẩm chống nước hoàn toàn. Không nên ngâm khối V trong nước, dầu hoặc dung dịch gia công.

Thông số kỹ thuật KANETEC KMV-80D

• Tên sản phẩm: Khối V từ tính
• Tên tiếng Anh: Magnetic V-Block
• Thương hiệu: KANETEC
• Nhà sản xuất: Kanetec Co., Ltd.
• Model: KMV-80D
• Loại nam châm: Nam châm vĩnh cửu
• Quy cách: 2 khối/bộ
• Lực giữ: Từ 200N
• Lực giữ quy đổi: Khoảng 20kgf
• Điều kiện xác định lực giữ: Mặt V và thanh thép tròn Ø20 mm
• Đường kính chi tiết áp dụng: Ø8–Ø80 mm
• Chiều rộng B: 50 mm
• Chiều cao H: 80 mm
• Chiều dài L: 100 mm
• Kích thước a: 60 mm
• Góc rãnh V: 90°
• Khối lượng một khối: Khoảng 3 kg
• Khối lượng một bộ: Khoảng 6 kg
• Mặt có lực hút: Mặt V và mặt đầu
• Cơ chế đóng/ngắt từ: Cần gạt ON/OFF
• Khả năng tháo cần gạt: Có
• Kích thước lỗ lục giác điều khiển: 8 mm
• Kết cấu: Chống nhỏ giọt và chịu dầu
• Nguồn điện: Không sử dụng
• Xuất xứ: Nhật Bản
• Bảo hành: 12 tháng

Thông số đường kính Ø8–Ø80 mm, kích thước 50 × 80 × 100 mm, lực giữ 200N và khối lượng 3 kg × 2 được thể hiện trong catalogue KANETEC. kanetec.co.jp

Độ chính xác của KANETEC KMV-80D

Đối với phiên bản tiêu chuẩn, catalogue KANETEC công bố:

• Độ song song giữa mặt đáy và mặt trên: 15 µm
• Độ song song giữa mặt đáy và mặt V: 15 µm
• Độ song song giữa hai mặt bên: 15 µm
• Độ song song giữa mặt đầu và mặt V: 15 µm
• Độ phẳng mặt đáy: 15 µm
• Độ vuông góc giữa mặt đáy và mặt đầu: 25 µm
• Chênh lệch chiều cao mặt V giữa hai khối trong cùng bộ: 8 µm

Nhà sản xuất có thể cung cấp phiên bản hoàn thiện độ chính xác đặc biệt theo yêu cầu. Đây là cấu hình đặt riêng, cần xác nhận về cấp chính xác, giá và thời gian giao hàng trước khi đặt mua. www.kanetec.co.jp

Điều kiện ảnh hưởng đến lực giữ

Lực giữ 200N không phải một giá trị cố định trong mọi tình huống. Lực hút thực tế phụ thuộc vào:

• Vật liệu chi tiết.
• Đường kính chi tiết.
• Chiều dày vật liệu.
• Diện tích tiếp xúc với rãnh V.
• Độ nhẵn của bề mặt.
• Lớp sơn hoặc lớp mạ.
• Dầu, bụi, phoi và gỉ sét.
• Khe hở giữa chi tiết và khối V.
• Hướng lực tác động.
• Rung động của máy.
• Lực cắt trong quá trình gia công.
• Số mặt hút hoạt động đồng thời.
• Nhiệt độ chi tiết.

Chi tiết bằng nhôm, đồng, nhựa, gốm hoặc inox không nhiễm từ sẽ không được giữ trực tiếp bằng lực từ.

Ứng dụng thực tế

KANETEC KMV-80D phù hợp với:

• Nhà máy cơ khí chính xác.
• Xưởng tiện và mài tròn.
• Xưởng chế tạo khuôn mẫu.
• Phòng QA/QC.
• Phòng đo lường.
• Phòng thí nghiệm cơ khí.
• Máy đo tọa độ CMM.
• Máy đo quang học.
• Máy đo biên dạng.
• Hệ thống kiểm tra bằng đồng hồ so.
• Gia công phóng điện EDM.
• Kiểm tra trục động cơ.
• Kiểm tra con lăn.
• Kiểm tra bạc và ống trụ.
• Đào tạo kỹ thuật đo lường.

Nên chọn KMV-50D, KMV-80D hay KMV-125D?

Chọn KANETEC KMV-50D khi:

• Đường kính chi tiết từ Ø8–Ø50 mm.
• Cần khối V kích thước nhỏ.
• Lực giữ từ 150N đáp ứng yêu cầu.
• Khối lượng mỗi khối khoảng 1 kg.
• Không gian bàn đo hạn chế.

Chọn KANETEC KMV-80D khi:

• Đường kính chi tiết từ Ø8–Ø80 mm.
• Cần lực giữ từ 200N.
• Cần khối V ổn định hơn KMV-50D.
• Chi tiết có kích thước trung bình.
• Cần bộ gá phục vụ đo kiểm hoặc EDM.

Chọn KANETEC KMV-125D khi:

• Đường kính chi tiết từ Ø8–Ø125 mm.
• Cần lực giữ từ 230N.
• Gá trục hoặc chi tiết kích thước lớn.
• Cần mặt V và thân khối lớn hơn.

Ngoài đường kính, người dùng cần xem xét chiều dài, khối lượng, trọng tâm và lực tác dụng lên chi tiết.

Hướng dẫn sử dụng

Trước khi sử dụng

• Xác nhận đúng model KMV-80D.
• Kiểm tra bộ có đủ hai khối.
• Làm sạch rãnh V và mặt đáy.
• Làm sạch bề mặt chi tiết.
• Kiểm tra chi tiết có khả năng nhiễm từ.
• Kiểm tra cần gạt ON/OFF.
• Chuẩn bị bàn đo hoặc bề mặt gá ổn định.
• Xác định khoảng cách phù hợp giữa hai khối.

Gá chi tiết

1. Chuyển cả hai khối sang trạng thái OFF.
2. Đặt hai khối trên bàn đo hoặc bề mặt chuẩn.
3. Căn chỉnh hai rãnh V cùng phương.
4. Điều chỉnh khoảng cách theo chiều dài chi tiết.
5. Đặt chi tiết tròn lên hai rãnh V.
6. Kiểm tra chi tiết tiếp xúc đều.
7. Giữ chi tiết ổn định bằng tay.
8. Chuyển từng khối sang trạng thái ON.
9. Kiểm tra lực giữ trước khi buông tay.
10. Tháo cần gạt nếu cần thêm không gian thao tác.
11. Tiến hành đo hoặc gia công.

Sau khi sử dụng

1. Giữ chắc chi tiết.
2. Chuyển từng khối về OFF.
3. Nhấc chi tiết khỏi rãnh V.
4. Lau sạch dầu và phoi kim loại.
5. Kiểm tra các mặt chuẩn.
6. Phủ dầu chống gỉ mỏng nếu bảo quản lâu.
7. Cất hai khối đúng theo bộ ban đầu.

Hướng dẫn kiểm tra độ đảo của trục

Khi kết hợp KMV-80D với đồng hồ so:

1. Đặt hai khối trên cùng một mặt chuẩn.
2. Điều chỉnh khoảng cách để đỡ trục tại hai vị trí ổn định.
3. Đặt trục vào rãnh V.
4. Bật lực từ của cả hai khối.
5. Đặt đầu đo đồng hồ so gần vuông góc với bề mặt trục.
6. Tạo lượng nén ban đầu cho đầu đo.
7. Đưa kim đồng hồ về vị trí chuẩn.
8. Xoay trục chậm và đều.
9. Ghi lại giá trị lớn nhất và nhỏ nhất.
10. Tính độ đảo bằng chênh lệch giữa hai giá trị.

Nếu kết quả không lặp lại, cần kiểm tra phoi, bụi, độ sạch của rãnh V và độ ổn định của giá đỡ đồng hồ so.

Cảnh báo an toàn

• Không sử dụng KMV-80D để nâng hàng.
• Không dùng làm thiết bị chống rơi.
• Không treo người hoặc vật phía dưới khối V.
• Không mặc định sản phẩm nâng an toàn được 20 kg.
• Không dùng cho gia công lực cắt lớn khi chưa đánh giá khả năng giữ.
• Không chạm tay vào vùng kẹp khi bật lực từ.
• Không kéo lê khối trên bàn máp.
• Không gõ trực tiếp bằng búa.
• Không tự ý mài sửa mặt V hoặc mặt đáy.
• Không sử dụng khi bề mặt bị móp hoặc hư hỏng.
• Không đặt gần thẻ từ và thiết bị nhạy từ.
• Không sử dụng với chi tiết có nhiệt độ quá cao.
• Không trộn hai khối với bộ khác nếu dùng cho đo chính xác.

Bảo dưỡng và bảo quản

• Lau sạch các mặt chuẩn sau mỗi lần sử dụng.
• Loại bỏ phoi sắt bám trên rãnh V.
• Không sử dụng vật sắc để cạo mặt chuẩn.
• Bôi dầu chống gỉ mỏng khi cần.
• Kiểm tra cần gạt ON/OFF định kỳ.
• Bảo quản trong hộp tại nơi khô ráo.
• Giữ hai khối theo đúng cặp ban đầu.
• Tránh làm rơi hoặc va đập.
• Kiểm tra lại độ chính xác nếu sản phẩm bị rơi.
• Kiểm tra hoặc hiệu chuẩn định kỳ theo hệ thống quản lý chất lượng.

Thiết bị thường dùng kết hợp

KANETEC KMV-80D có thể được sử dụng cùng:

• Đồng hồ so cơ khí.
• Đồng hồ so điện tử.
• Đồng hồ so chân gập.
• Đế từ và tay đỡ đồng hồ so.
• Bàn máp granite.
• Bàn máp thép.
• Thước đo cao.
• Máy đo tọa độ CMM.
• Máy đo quang học.
• Thiết bị kiểm tra độ đảo.
• Đầu dò và cảm biến đo.

Các thiết bị này không mặc định đi kèm bộ KMV-80D.

CO, CQ và hồ sơ sản phẩm

Tùy theo lô hàng và yêu cầu đặt mua, Lipha Tech Group hỗ trợ:

• Chứng nhận xuất xứ C/O.
• Chứng nhận chất lượng C/Q.
• Catalogue KANETEC.
• Tài liệu thông số kỹ thuật.
• Hóa đơn VAT.
• Hồ sơ giao hàng theo đơn đặt hàng.
• Hồ sơ hiệu chuẩn nếu được đặt thêm và có phạm vi phù hợp.

Khách hàng cần thông báo yêu cầu hồ sơ ngay khi gửi RFQ để được xác nhận theo đúng lô hàng.

Câu hỏi thường gặp

KANETEC KMV-80D gồm bao nhiêu khối?

Một bộ tiêu chuẩn gồm 2 khối V từ tính.

Kích thước mỗi khối là bao nhiêu?

Mỗi khối có chiều dài 100 mm, chiều rộng 50 mm và chiều cao 80 mm.

KMV-80D giữ được chi tiết đường kính bao nhiêu?

Sản phẩm phù hợp với chi tiết tròn có đường kính từ Ø8–Ø80 mm.

Vì sao một số thông tin ghi Ø8–Ø50 mm?

Đó là thông số của model KMV-50D. Đường kính áp dụng đúng của KMV-80D là Ø8–Ø80 mm.

Lực giữ của sản phẩm là bao nhiêu?

Lực giữ từ 200N, tương đương khoảng 20kgf, được xác định trên mặt V với thanh thép tròn Ø20 mm.

Trọng lượng 3 kg là một khối hay cả bộ?

Khối lượng khoảng 3 kg cho mỗi khối. Bộ 2 khối có tổng khối lượng khoảng 6 kg.

Khối có giữ được inox không?

Chỉ giữ được loại inox có khả năng nhiễm từ. Một số inox austenitic thông dụng có lực hút rất thấp hoặc không hút.

Khối có giữ được nhôm không?

Không. Nhôm không phải vật liệu nhiễm từ nên không thể được giữ trực tiếp bằng KMV-80D.

Cần gạt ON/OFF có tháo được không?

Có. Cần gạt có thể tháo khỏi khối sau khi chuyển trạng thái từ.

Có thể dùng từng khối riêng lẻ không?

Có thể dùng riêng trong một số ứng dụng. Tuy nhiên, nên sử dụng cả hai khối khi gá trục dài hoặc khi cần độ ổn định cao.

KMV-80D có chống nước không?

Sản phẩm có kết cấu chống nhỏ giọt và chịu dầu, không phải thiết bị có thể ngâm trong nước hoặc dung dịch.

Sản phẩm có bảo hành không?

Sản phẩm được bảo hành 12 tháng theo chính sách và điều kiện áp dụng của đơn hàng.

Ảnh thực tế sản phẩm

Vì sao nên mua KANETEC KMV-80D tại Lipha Tech Group?

Khách hàng được hỗ trợ:

• Tư vấn đúng model KMV-80D.
• Kiểm tra đường kính và kích thước chi tiết cần gá.
• Tư vấn lựa chọn KMV-50D, KMV-80D hoặc KMV-125D.
• Đối chiếu lực giữ với điều kiện sử dụng.
• Tư vấn đồng hồ so và thiết bị đo kết hợp.
• Phân biệt phiên bản tiêu chuẩn và độ chính xác đặc biệt.
• Cung cấp catalogue và tài liệu kỹ thuật.
• Hỗ trợ C/O, C/Q theo đơn hàng.
• Cung cấp hóa đơn VAT đầy đủ.
• Bảo hành 12 tháng.
• Giao hàng toàn quốc.

Đặt mua khối V từ KANETEC KMV-80D chính hãng

KANETEC KMV-80D phù hợp với nhà máy, xưởng cơ khí và phòng đo lường cần gá giữ chi tiết tròn đường kính Ø8–Ø80 mm.

Sản phẩm nổi bật với:

• Bộ 2 khối đồng bộ.
• Kích thước mỗi khối 100 × 50 × 80 mm.
• Lực giữ từ 200N.
• Rãnh V góc 90°.
• Cần gạt ON/OFF tháo rời.
• Không cần nguồn điện.
• Chống nhỏ giọt và chịu dầu.
• Phù hợp đo kiểm, lấy dấu và gia công EDM.
• Bảo hành 12 tháng.

Liên hệ Lipha Tech Group nhận báo giá:

• Hotline/Zalo: 0396.08.23.23
• Hotline/Zalo: 0777.85.25.88
• Hotline/Zalo: 0367.658.559
• Email: info.liphatech@gmail.com
• Hỗ trợ hóa đơn VAT và chứng từ theo đơn hàng
• Báo giá doanh nghiệp, nhà máy và dự án
• Giao hàng toàn quốc

Từ khóa tìm kiếm liên quan

khối V từ KANETEC KMV-80D, KANETEC KMV-80D, khối V từ 100x50x80mm, Magnetic V-Block KMV-80D, khối V nam châm KANETEC, bộ khối V từ 2 cái, khối V lực hút 200N, khối V từ 20kgf, khối V cho trục Ø8-Ø80mm, khối V đo độ đảo, khối V kiểm tra trục, khối V gá thanh tròn, khối V dùng với đồng hồ so, khối V cho máy CMM, khối V máy đo tọa độ, khối V gia công EDM, khối V rãnh 90 độ, khối V Nhật Bản, khối V chống dầu, khối V ON OFF, KANETEC KMV-50D, KANETEC KMV-125D, so sánh KMV-50D KMV-80D KMV-125D, giá KANETEC KMV-80D, báo giá KMV-80D, mua khối V KANETEC chính hãng, đại lý KANETEC tại Việt Nam, nhà cung cấp khối V từ tính, thiết bị đo lường KANETEC, Lipha Tech Group.
