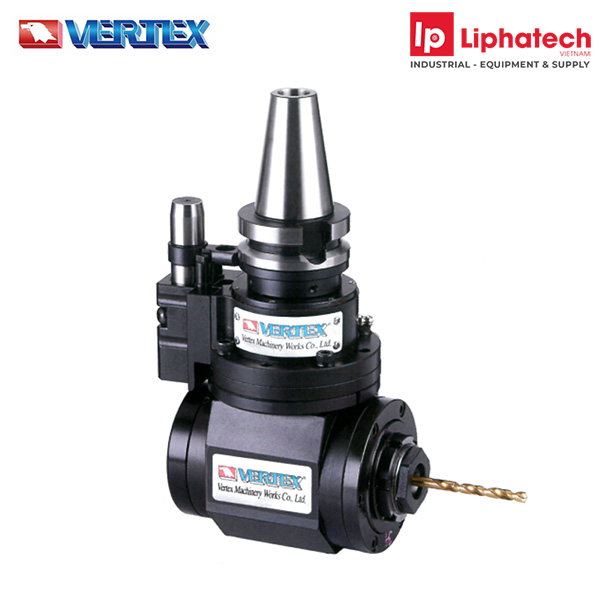

Đầu Phay Vuông Góc BT50-RAER32-195 Vertex NC Right Angle Head chính hãng phân phối COCQ

Đầu phay vuông góc BT50-RAER32-195 Vertex NC Right Angle Head là phụ kiện gia công CNC độ chính xác cao được thiết kế dành cho các trung tâm gia công sử dụng chuẩn côn BT50. Thiết bị giúp chuyển đổi hướng gia công từ phương thẳng đứng sang phương ngang, mở rộng khả năng gia công các bề mặt bên, lỗ ngang, rãnh bên và các vị trí khó tiếp cận trên chi tiết.

Với thiết kế nhỏ gọn, độ cứng vững cao, tỷ số truyền 1:1 và khả năng sử dụng collet ER32, sản phẩm mang lại hiệu quả gia công tối ưu trong ngành cơ khí chính xác, khuôn mẫu, ô tô, hàng không và sản xuất công nghiệp.

Lưu ý xác minh thông tin

• Hình ảnh sản phẩm mang tính chất minh họa.
• Thông số kỹ thuật được tham khảo từ catalogue của Vertex.
• Nhà sản xuất có thể thay đổi thiết kế hoặc thông số mà không cần báo trước.
• Vui lòng liên hệ Lipha Tech Group để xác nhận phiên bản và thông tin mới nhất trước khi đặt hàng.

Tóm tắt nhanh

Sản phẩm dùng để làm gì?

Đầu phay vuông góc BT50-RAER32-195 được sử dụng để thay đổi hướng gia công trên máy CNC, giúp thực hiện các nguyên công theo phương ngang mà không cần gá đặt lại chi tiết.

• Phay mặt bên.
• Khoan lỗ ngang.
• Taro ren ngang.
• Gia công rãnh bên.
• Gia công khuôn mẫu.
• Gia công các vị trí khó tiếp cận.
• Chuyển đổi máy phay đứng sang dạng gia công ngang.

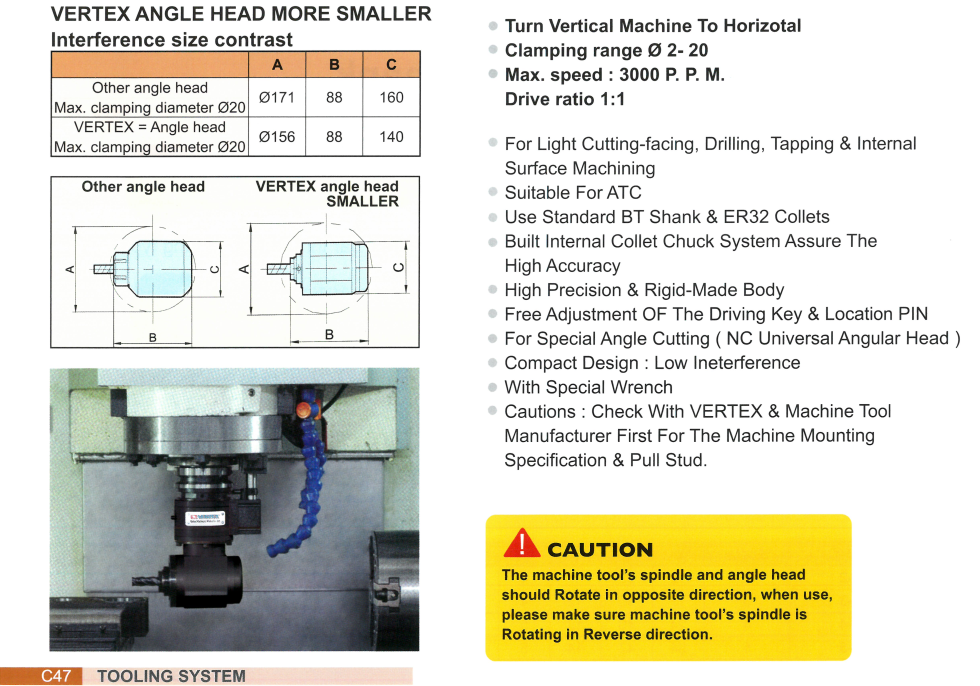

Đặc điểm nổi bật

• Độ chính xác gia công cao.
• Tỷ số truyền trực tiếp 1:1.
• Thiết kế nhỏ gọn giúp giảm va chạm với chi tiết.
• Sử dụng chuẩn ER32 thông dụng.
• Dải kẹp dao từ Ø2 đến Ø20 mm.
• Phù hợp cho máy CNC chuẩn BT50.
• Độ cứng vững cao khi gia công.
• Thích hợp cho khoan, taro và phay nhẹ.

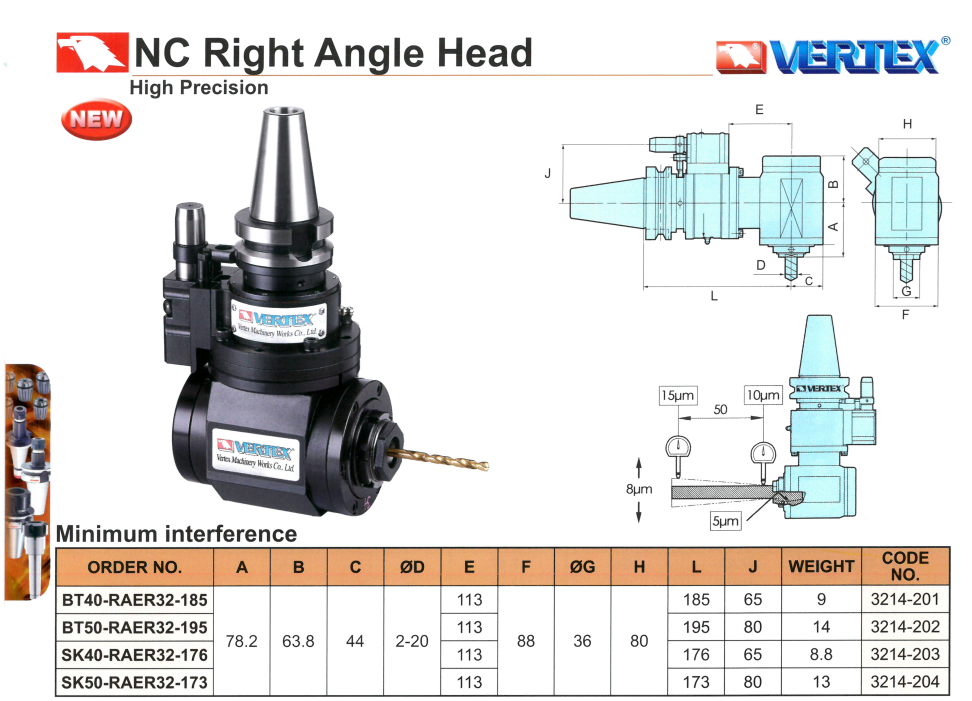

Thông số kỹ thuật

Phiên bản sản phẩm

Hướng dẫn chọn phiên bản

• BT40-RAER32-185: Phù hợp cho máy CNC BT40.
• BT50-RAER32-195: Phù hợp cho máy CNC BT50 yêu cầu độ cứng vững cao.
• SK40-RAER32-176: Phù hợp cho máy sử dụng chuẩn SK40.
• SK50-RAER32-173: Phù hợp cho máy sử dụng chuẩn SK50.

Ứng dụng thực tế

• Gia công cơ khí chính xác.
• Sản xuất khuôn mẫu.
• Ngành ô tô.
• Ngành hàng không.
• Chế tạo máy.
• Gia công linh kiện CNC.
• Nhà máy sản xuất công nghiệp.
• Trung tâm gia công CNC hiện đại.

Hướng dẫn lựa chọn

• Xác định chuẩn côn của máy.
• Kiểm tra kích thước dao cần sử dụng.
• Xem xét không gian gia công thực tế.
• Đánh giá yêu cầu độ cứng vững.
• Lựa chọn theo công suất và tải cắt.

Hướng dẫn lắp đặt

1. Vệ sinh bề mặt côn BT50 trước khi lắp.
2. Lắp đầu phay vào trục chính máy CNC.
3. Căn chỉnh chốt chống xoay đúng vị trí.
4. Siết chặt đầu phay theo tiêu chuẩn kỹ thuật.
5. Lắp collet ER32 và dao cắt phù hợp.
6. Kiểm tra độ đảo trước khi vận hành.

Hướng dẫn sử dụng

• Vận hành trong giới hạn tốc độ cho phép.
• Lựa chọn chế độ cắt phù hợp vật liệu.
• Kiểm tra độ siết của collet trước mỗi ca làm việc.
• Theo dõi tình trạng rung động khi gia công.
• Bảo dưỡng định kỳ để duy trì độ chính xác.

Cảnh báo an toàn

• Không vận hành vượt quá 3000 vòng/phút.
• Không sử dụng dao vượt quá giới hạn kẹp.
• Luôn ngắt nguồn trước khi thay dao.
• Kiểm tra hệ thống khóa chống xoay trước khi hoạt động.
• Sử dụng đầy đủ trang bị bảo hộ lao động.

Bảo dưỡng và bảo quản

• Vệ sinh đầu côn sau mỗi lần sử dụng.
• Bôi trơn theo khuyến nghị của nhà sản xuất.
• Kiểm tra định kỳ bộ truyền động.
• Bảo quản ở nơi khô ráo, sạch sẽ.
• Tránh va đập mạnh làm ảnh hưởng độ chính xác.

Phụ kiện tiêu chuẩn

• Đầu phay vuông góc BT50-RAER32-195.
• Tài liệu hướng dẫn sử dụng.
• Phiếu kiểm tra chất lượng.

Phụ kiện tùy chọn

• Collet ER32.
• Bộ collet ER32.
• Cờ lê siết collet.
• Dao phay ngón.
• Mũi khoan.
• Dao taro.
• Hộp bảo quản chuyên dụng.

CO, CQ và hồ sơ sản phẩm

• CO (Certificate of Origin).
• CQ (Certificate of Quality).
• Catalogue sản phẩm.
• Datasheet kỹ thuật.
• Hóa đơn VAT.
• Hồ sơ xuất nhập khẩu theo yêu cầu.

So sánh model liên quan

Câu hỏi thường gặp

BT50-RAER32-195 có sử dụng được cho máy BT40 không?

Không. Model này được thiết kế dành riêng cho máy sử dụng chuẩn côn BT50.

Đầu phay có hỗ trợ taro không?

Có. Sản phẩm phù hợp cho các ứng dụng khoan, taro và phay nhẹ.

Tốc độ vận hành tối đa là bao nhiêu?

Tốc độ tối đa là 3000 vòng/phút.

Sản phẩm có đi kèm chứng từ CO-CQ không?

Có. Lipha Tech Group cung cấp đầy đủ chứng từ CO-CQ chính hãng.
